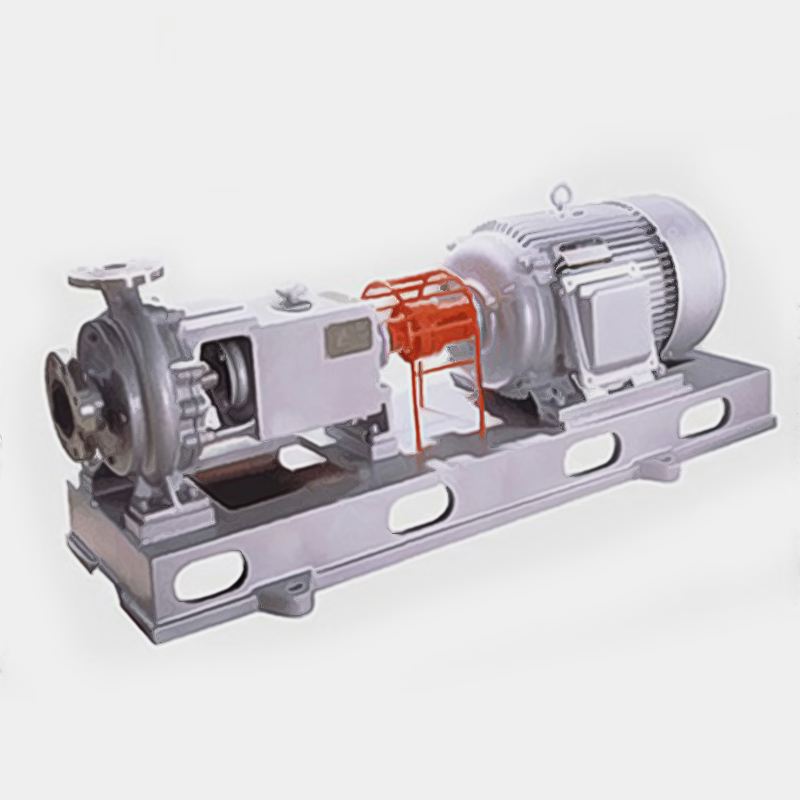

IJ耐腐蝕化工堿泵
IJ化工流程泵與介質接觸的部件,常用鑄鐵，鑄鋼,2Cr13,0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用機械密封、動力密封及填料密封,用戶可以根據實際工況任意選定。
概述
IJ系列耐腐蝕泵為單級單吸懸臂式離心泵.其標記,額定性特點和尺寸等均符合GB5662-1985尺度,等效于ISO2858-1975.它與國家推廣的IH型泵屬同一類型。
應用范圍
IJ化工流程泵廣泛用途
鋼鐵產業：電鍍,酸洗,廢酸處理。
制堿產業：純堿和氨聯堿出產的氨鹽水母液,氯堿出產的常溫苛性堿,氯產品和氯酸鹽,次氯酸鹽。
有色冶金：電解銅鎳的電解液,出產鈷的酸霧液,出產鋅的礦漿液,出產釩的釩酸銨,出產黃金的酸和硫脲液等的輸送。
石油化工：石油精煉乙醛,烷基笨的制造。
制酸產業：硝酸,硫酸,鹽酸,磷酸,醋酸等。
制藥產業：醫藥和農藥的出產。
化肥產業：尿素,硝銨的出產。
環境保護：酸霧液的輸送。
造紙產業：紙漿蒸煮液和漂白液的輸送。
合成纖維和塑料產業：滌綸,聚氯乙烯的出產,紡織,印染產業。
結構簡圖
口徑范圍：32-100mm
流量范圍：12.5-100m3/h
揚程范圍：20-125m
與IH泵相比，IJ化工泵結構具有以下特點；
1、縮短了葉輪的懸臂，加粗了軸的直徑；
2、非對稱截面的蝸殼、泵殼無口環；
3、采用三只進口軸承；
4、裝有與國外先進的雙端面機械密封或填料密封相似的新型密封。
由于以上結構使該泵有以下優越性：
1、可以輸送高粘度或固體的介質，這時泵的效率較IH泵高；
2、非對稱截面蝸殼減少了流體的沖擊損失，縮短了泵殼尺寸；
3、增加軸的強度，減少了轉子的撓度，因而運行穩定，密封壽命長；
4、葉輪螺母與葉輪做成一體，改善了泵的入口條件，提高泵的抗汽蝕性能；
5、先進的軸封形式，使密封效果更佳，減少了泵的泄漏；
6、可以不拆卸泵殼和葉輪的情況下調節泵的間隙，減少了維修時間，節省維修成本。
型號意義
| 型 號 | 轉速 r/min | 流量 m3/h | 揚程 m | 效率 % | 軸功率 |
| 32-20-180 | 1450 | 1.8~3 | 10~12 | 16 | 0.55 |
| 2900 | 3.5~6 | 40~68 | 16.5 | 3 | |
| 32-20-180A | 3~5 | 35~40 | 15 | 2.4 | |
| 40-25-125 | 2900 | 4.8~7.2 | 16~22 | 39 | 0.84 |
| 40-25-125A | 4~6.2 | 13~18 | 35 | 0.61 | |
| 40-25-125B | 2.5~3.8 | 13~18 | 35 | 0.36 | |
| 40-25-160 | 2900 | 48~7.2 | 24~33 | 33 | 1.48 |
| 40-25-160A | 4~6.2 | 20.8~31.2 | 27 | 1.36 | |
| 40-25-160B | 3.2~4.8 | 16~22 | 27 | 0.8 | |
| 40-25-160C | 2.4~3.6 | 11.2~16.5 | 19 | 0.6 | |
| 40-25-200 | 2900 | 4.8~7.2 | 40~55 | 24.5 | 3.3 |
| 40-25-200A | 4.4~6.6 | 36.8~51 | 24.5 | 2.81 | |
| 40-25-200B | 3.8~5.7 | 32~45 | 23.8 | 2.19 | |
| 40-25-200C | 2.8~4.3 | 24~35 | 21.6 | 1.36 | |
| 40-25-250 | 2900 | 4.8~7.2 | 64~85 | 22.2 | 5.88 |
| 40-25-250A | 4.5~6.7 | 60~80 | 20.9 | 5.47 | |
| 40-25-250B | 3.8~5.7 | 52~70 | 20.3 | 4.18 | |
| 40-25-250C | 2.8~4.3 | 40~55 | 17.2 | 3 | |
| 50-32-125 | 1450 | 5~9 | 4~6 | 43 | 0.199 |
| 2900 | 10~15 | 16~22 | 47 | 1.44 | |
| 50-32-125A | 9~14 | 13~18 | 45 | 1.1 | |
| 50-32-160 | 1450 | 5~9 | 6.5~9.6 | 40 | 0.34 |
| 2900 | 10~15 | 25.6~33 | 44 | 2.47 | |
| 50-32-160A | 9.3~13.5 | 20.8~31.2 | 42 | 1.88 | |
| 50-32-200 | 1450 | 5~9 | 10~15 | 33 | 0.65 |
| 2900 | 10~15 | 40~60 | 38 | 4.47 | |
| 50-32-200A | 9.3~14 | 34.5~51.6 | 39 | 3.5 | |
| 50-32-200B | 8.7~13 | 30.4~45.6 | 36 | 3.13 | |
| 50-32-250 | 1450 | 5~9 | 16~24 | 27 | 1.27 |
| 2900 | 10~15 | 64~86 | 32 | 8.5 | |
| 50-32-250A | 9.3~14 | 55~80 | 29 | 7.51 | |
| 50-32-250B | 8.7~13 | 48.4~72.6 | 28 | 6.41 | |
| 50-32-260 |
性能參數表
適用范圍
· 制堿工業：用于純堿和氨,聯堿生產的氨鹽水母液，用于氯堿生產的常溫苛性堿，氯產品 和氯酸鹽，次氯酸鹽。
· 有色冶金：電解銅鎳的電解液，生產鈷的酸霧液，生產鋅的礦漿液，生產釩的釩酸銨，生產黃金的酸性硫脲液等的輸送。
· 鋼鐵工業：電鍍，酸洗，廢酸處理。
· 制酸工業：硝酸，硫酸，鹽酸，磷酸，醋酸等。
· 石油化工：石油 精煉乙醛，烷基苯的制造。
· 合成纖維和塑料工業：滌綸，聚氯乙烯的生產，紡織，印染工業。
· 造紙工業：紙漿蒸煮液和漂白液的輸送。
· 化肥工業：尿素，硝銨的生產。
· 制藥工業：醫藥和農藥的生產。
· 環境保護：酸霧液的輸送。
· 海洋工程：海水淡化，海上采油裝置，濱海電站，真空制鹽等。
