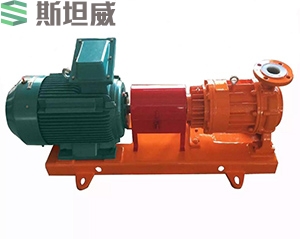

襯氟磁力泵的構造特性!
日期:2019-06-23 人氣:1218
一:襯氟磁力泵的永磁體:
由稀土永磁原材料做成的永磁體操作溫度覆蓋面廣(-46-350℃),矯頑力高,磁場方向具備非常好的各向異性,在同極相貼近時也不容易產生去磁問題,是這種非常好的電磁場源。
二:襯氟磁力泵的防護套 :
在選用金屬材料防護套時,防護套處在1個正弦交變電場的電磁場中,在垂直平分磁力線方位的橫截面上磁感應出渦電流量并轉換成發熱量。
渦旋的關系式為:至少Paul-渦旋;K—常數;n—泵的額定值轉速比;T-磁傳動系統扭矩;F-隔套內的工作壓力;D-隔套公稱直徑; 一原材料的導電率; —原材料的抗壓強度。當泵設計方案好后,n、T是負荷給出的,要減少渦旋只有從F、D等層面考慮到。
采用高導電率、高韌性的金屬材料制做防護套,在減少渦旋層面實際效果非常顯著。
三:襯氟磁力泵的滾動軸承:
磁力泵滾動軸承的原材料有預浸高純石墨、添充ptfe、工程項目瓷器等。
因為工程項目瓷器具備非常好的耐高溫、抗腐蝕、耐磨擦特性,因此磁力泵的滾動軸承多選用工程項目瓷器制做。
因為工程項目瓷器太脆且線脹系數小,因此滾動軸承空隙不可過小,以防產生抱軸安全事故。
因為磁力泵的滾動軸承以所輸送機的媒質開展潤化,因此應依據不一樣的媒質及應用負荷,采用不一樣的材料制做滾動軸承。
四:襯氟磁力泵的潤滑劑操縱:
泵運行時,必需用小量的液體對內磁電機轉子與防護套中間的環隙地區和滾動軸承的磨擦副開展清洗水冷卻。
冷凍液的總流量一般為泵設計方案總流量的2%-3%,內磁電機轉子與防護套中間的環隙地區因為渦旋而造成高熱量食物。
當水冷卻潤滑劑不足或清洗孔受阻、阻塞時,將造成媒質溫度高過永磁體的操作溫度,使內磁電機轉子逐漸喪失帶磁,使磁力鏈接傳動器無效。
當媒質為水或水基液時,可讓環隙地區的泄漏電流保持在3-5℃;當媒質為烴或油時,可讓環隙地區的泄漏電流保持在5-8℃。
五:襯氟磁力泵的保障措施 :
當磁力鏈接傳動器的從動構件在負載狀況下運作或電機轉子卡住時,磁力鏈接傳動器的主、從動構件會全自動脫位,維護機泵。
這時磁力鏈接傳動器上的永磁體在積極電機轉子交變電場電磁場的功效下,將造成渦損、磁損,導致永磁體溫度上升,磁力鏈接傳動器脫位無效。
