WFB無密封自控自吸泵的結構圖!
日期：2018-07-12 人氣：1945

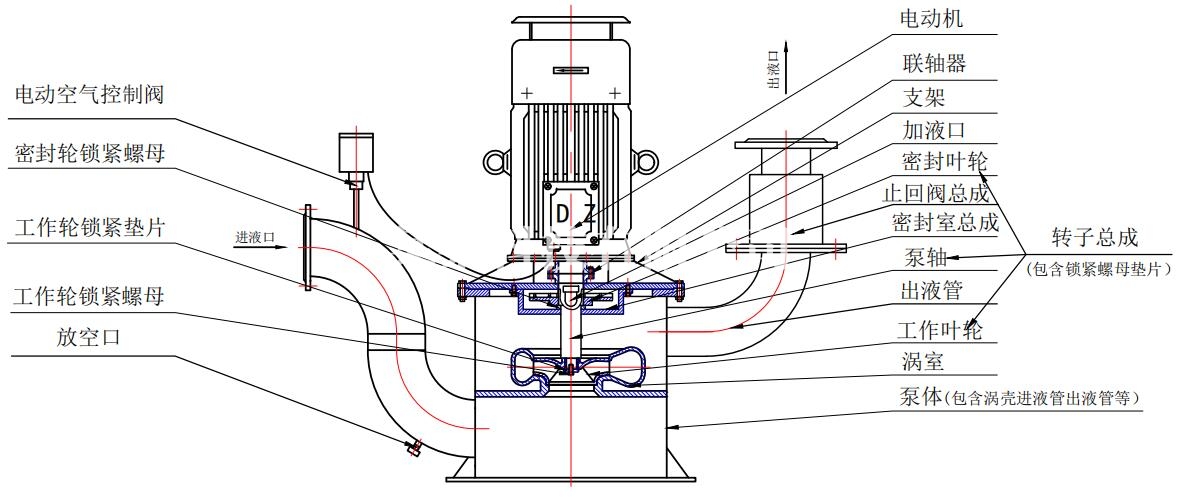

WFB無密封自控自吸泵的結構示意圖：
結構設備清單：
一：外部設備如下
電動空氣控制閥
止回閥總成
立式電機
進液管,出液管
支架
泵體
二：內部結構設備如下
密封輪鎖緊螺母
工作輪鎖緊墊片
工作倫鎖緊螺母
聯軸器
密封葉輪
密封室總成
泵軸
工作葉輪
渦室
